Mobilná hydraulika Rexroth ponúka unikátny rozsah komponentov a systémov pre riešenia funkcií pojazdu a riadenia strojov. Elektronika tu zastáva čoraz dôležitejšiu úlohu. Týka sa to veľkého rozsahu aplikácií stavebných strojov, poľnohospodárskych a lesných strojov, manipulačných strojov a cestovných vozidiel.

BODAS – systém pre mobilnú elektroniku

Vďaka úzkej spolupráci medzi spoločnosťami Rexroth a Bosch v oblasti vývoja, testovania a výroby je systém BODAS ideálny pre väčšinu rôznych požiadaviek v mobilných pracovných strojoch. Pracovné podmienky pre mobilnú elektroniku v mobilných strojoch sú extrémne. Vibrácie, rázy, horúčava, mrazy a elektromagnetická radiácia sú zdrojom rušenia a systém musí byť schopný odolať im. Odkedy sme sa pridali do skupiny Bosch Group, máme prístup k najvyšším odborným znalostiam v automobilovej elektronike. Mobilná elektronika sa vyrába na tých istých montážnych linkách ako automobilová elektronika. Všetky komponenty tak spĺňajú prísne štandardy kvality Bosch.

Modulárna architektúra

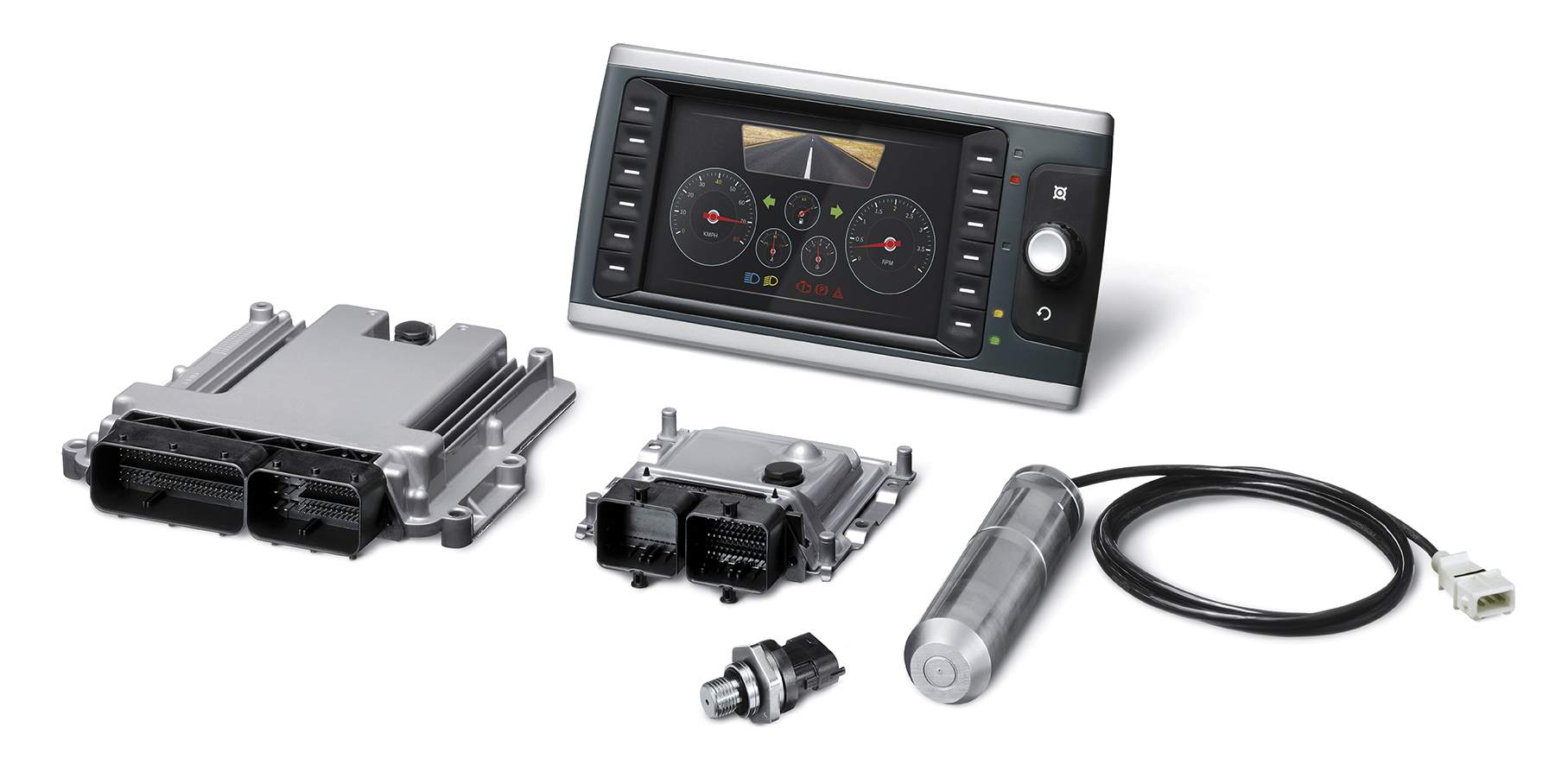

BODAS systém pozostáva z hardvéru a zo softvéru. Srdcom je RC riadiaca jednotka, doplnená o senzory, monitor a ovládače, ako aj o inteligentné softvérové moduly, ktoré môžu konfigurovať aj samotní používatelia. Všetky komponenty garantujú spoľahlivosť, efektívnu cenu, robustnosť a maximálnu jednoduchosť použitia.

BODAS – hardvérové riadiace jednotky

Na jednej strane prijímajú a spracovávajú signály z prevádzkových zariadení a senzorov. Na druhej strane kalkulujú a generujú výstupné signály na čerpadlá, motory a ventily. BODAS riadiace jednotky sú voľne programovateľné a sú dostupné aj s predinštalovaným aplikačným softvérom. Sú dostupné v niekoľkých výkonových verziách v závislosti od počtu požadovaných vstupov a výstupov.

BODAS – všestranne kombinovateľné senzory pre väčšiu bezpečnosť

V poslednom čase sa rodina senzorov BODAS významne rozšírila o tieto funkcie:

• otáčkový senzor DSM s detekciou rotácie, zastavenia a s integrovanou diagnostikou

• senzor na meranie mechanického zaťaženie do 160 kN

• senzor AN2 na meranie uhlového náklonu od ±17° do ±44°

• tlakový senzor PR4 až do hodnoty 600 barov inerčný senzor AC1

• polohový senzor PO1 s rozsahom merania do 10 mm

• teplotný senzor okolitého vzduchu TSA s rozsahom od –30°C do 130°C

• Teplotný senzor oleja TSV s rozsahom od –40°C do 150°C

• Uhlový senzor WS1 s rozsahom 90°

• Spínač metalického znečistenia oleja VS

BODAS – monitor DI4 na univerzálne použitie

Robustný farebný monitor s vysokým rozlíšením je voľne programovateľný a vhodný špeciálne v kabínach mobilných strojov. Monitor má uhlopriečku 7 palcov a rozlíšenie 800 x 480 pixelov. Umožňuje priame pripojenie dvoch videokamier na monitorovanie pracovného priestoru a spätného výhľadu z kabíny. Má dve CAN bus rozhrania, rôzne analógové vstupy a výstupy, USB pripojenie, ethernetové a bluetooth pripojenie plus voliteľný dotykový displej.

BODAS – modulárny softvérový aplikačný systém

Ponúkame štandartné aplikačné softvérové systémy ASrun, ktoré sú otestované a pripravené na priame použitie. V prípade špecifických požiadaviek sú dostupné zákaznícke moduly ASopen dodatočne programovateľné zákazníkom použitím BODAS tools alebo pomocou programovacieho jazyka C s možnosťou integrovania hotovými BODAS prídavnými modulmi ASlibrary. Aplikačné softvérové balíky sú dostupné pre oblasti pojazdu, pracovnej hydrauliky, výkonového riadenia medzi spaľovacím motorom a hydraulickým systémom a pre prídavné funkcie, napr. chladiace okruhy. Parametrizácia a diagnostika BODAS riadiacich jednotiek je komfortná a jednoduchá cez počítač použitím softvéru BODAS-service.
